PETATOOLS® FS 700 Frässchablone Komplettset

€349,00 EUR
€359,00 EUR €349,00 EUR
Angebot Ausverkauft
inkl. MwSt. , versandkostenfrei innerhalb Deutschlands

• Lieferung 27.-29.01.2025 bei heutigem Bestelleingang

Frässchablone mit Millimeterskala für präzise rechteckige und runde Ausschnitte mit der Oberfräse

→ Perfekte Ergebnisse

→ Maximale Arbeitszeitersparnis

→ Freude an der Holzbearbeitung

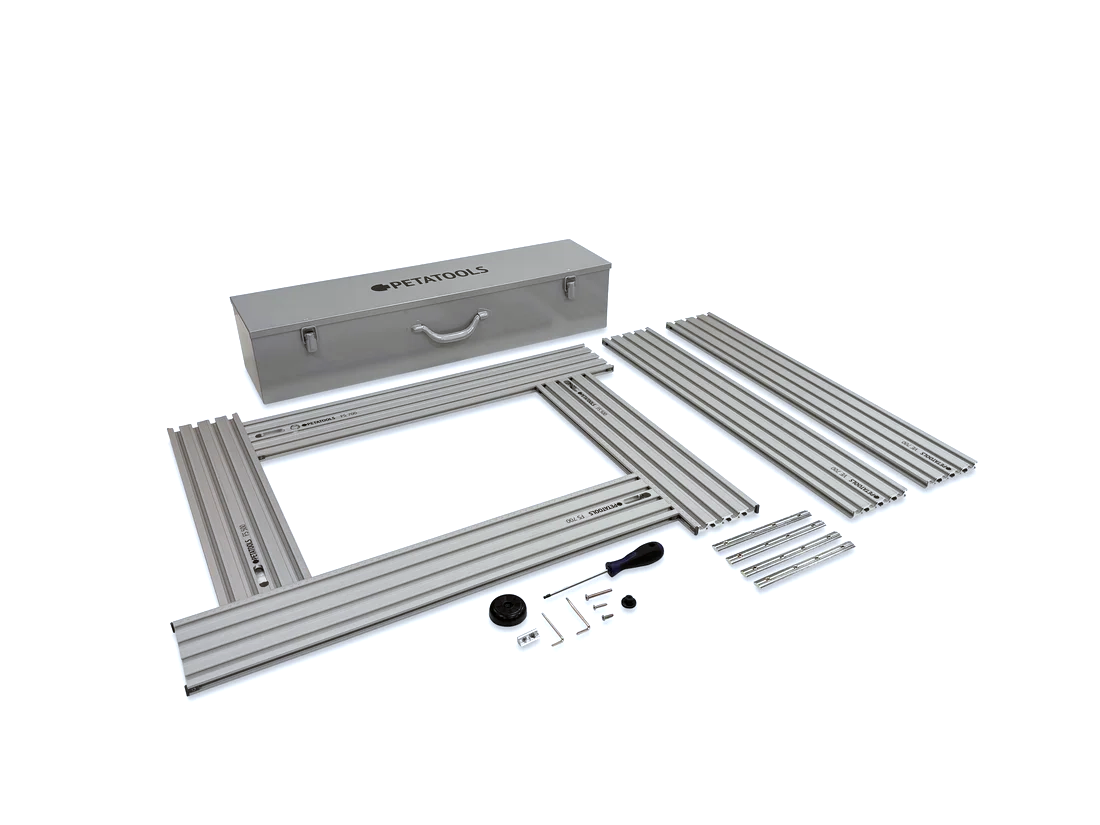

Komplettset inkl. Verlängerungselementen und Transportkoffer

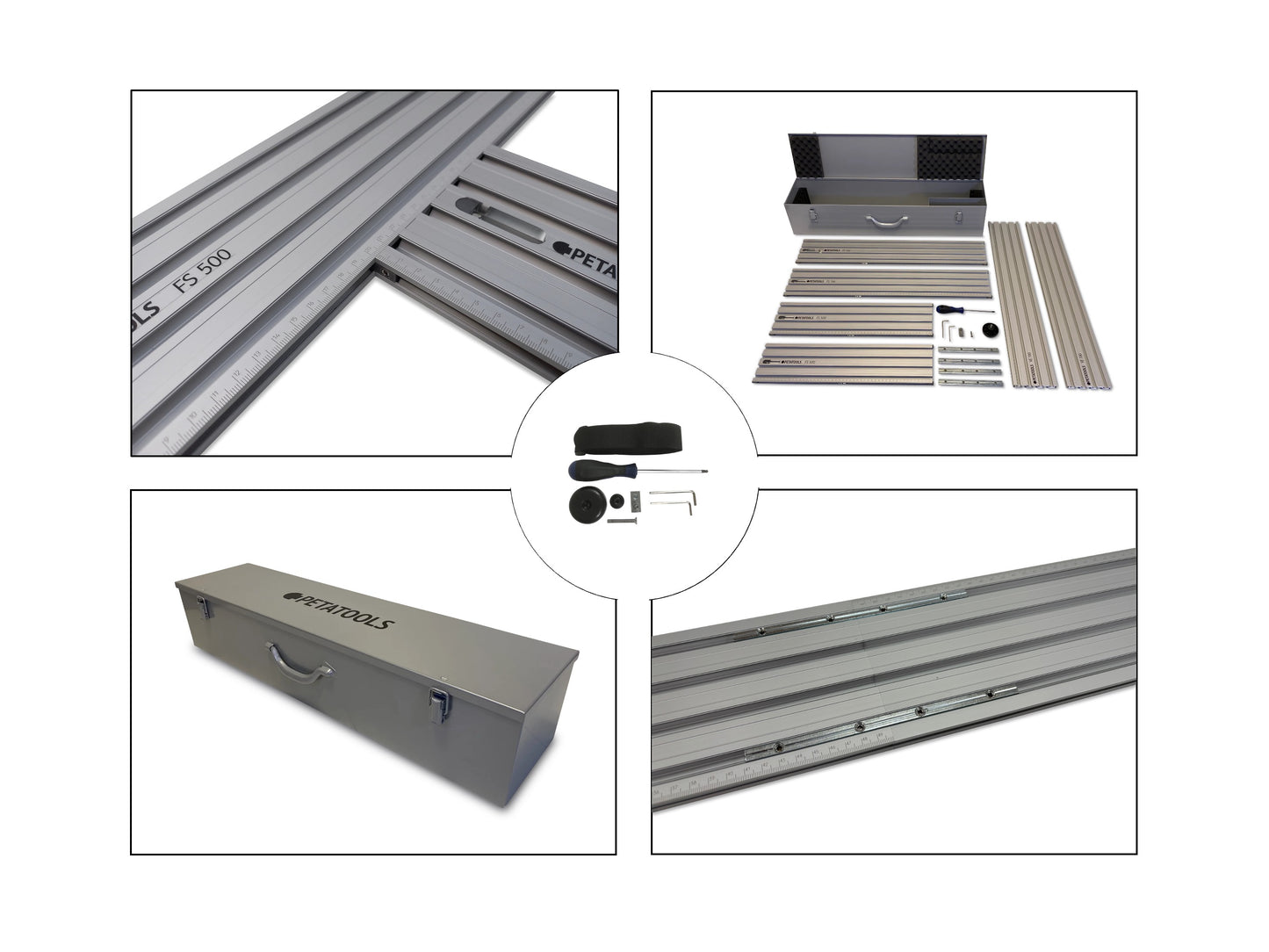

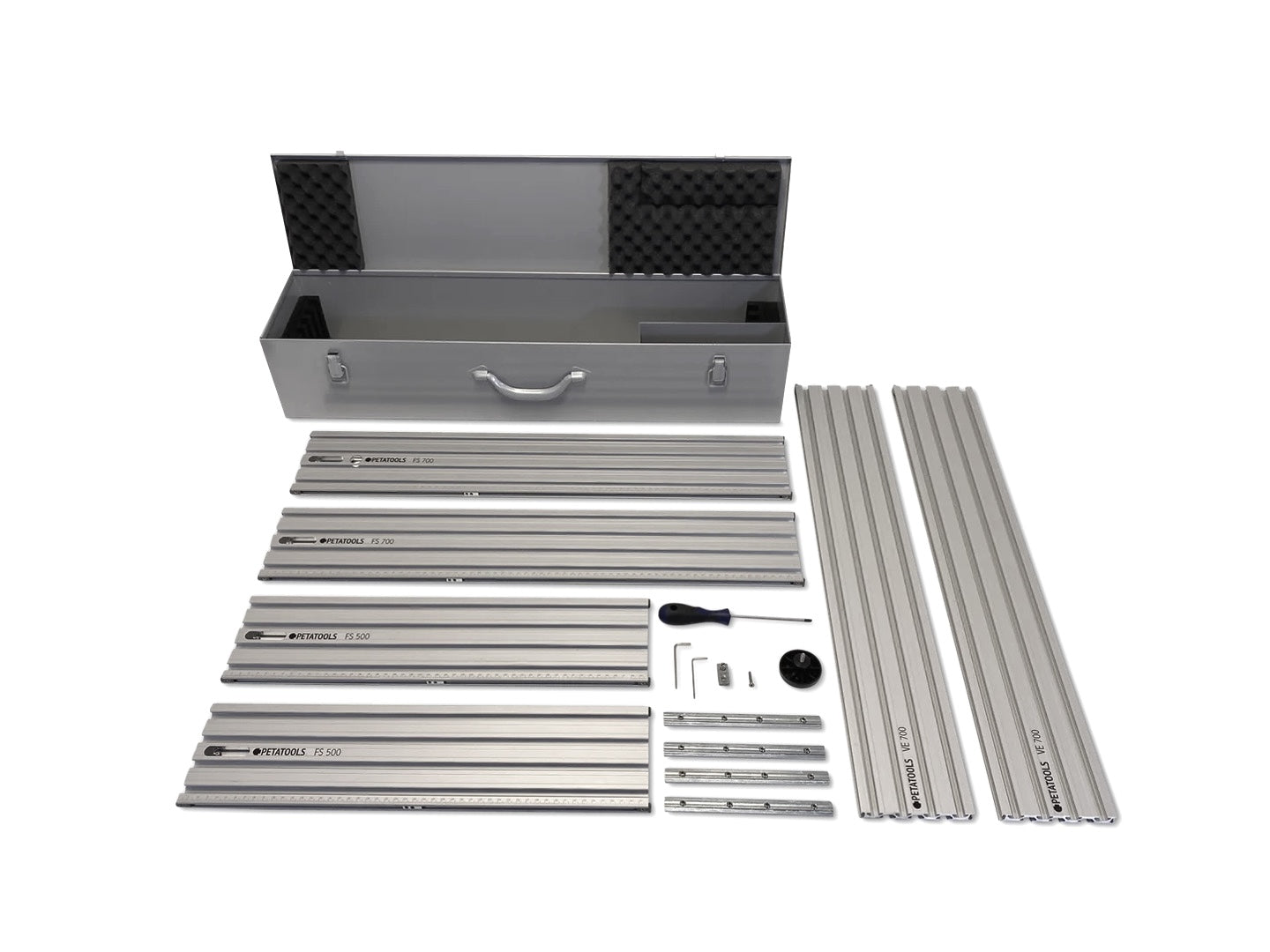

Dieses Set beinhaltet folgende PETATOOLS®-Produkte:

  • PETATOOLS® FS 700 Frässchablone

  • PETATOOLS® VE 700 Verlängerungselemente

  • PETATOOLS® TK 700 Transport- und Aufbewahrungskoffer

1 3

  • Produktbeschreibung

    Die PETATOOLS® FS 700 ist eine verstellbare Frässchablone für den Einsatz von Oberfräsen mit Kopierring - universell einsetzbar für präzise rechteckige sowie runde Ausschnitte nach Maß. Dank der PETATOOLS® FS 700 Frässchablone lassen sich perfekte Ergebnisse mit der Oberfräse im Handumdrehen erzielen. Alle benötigten Bedienwerkzeuge befinden sich im Lieferumfang. Durch ein umfassendes Zubehörprogramm entsteht ein beliebig erweiterbares System, welches flexibel an die individuellen Bedürfnisse professioneller Anwender angepasst werden kann.

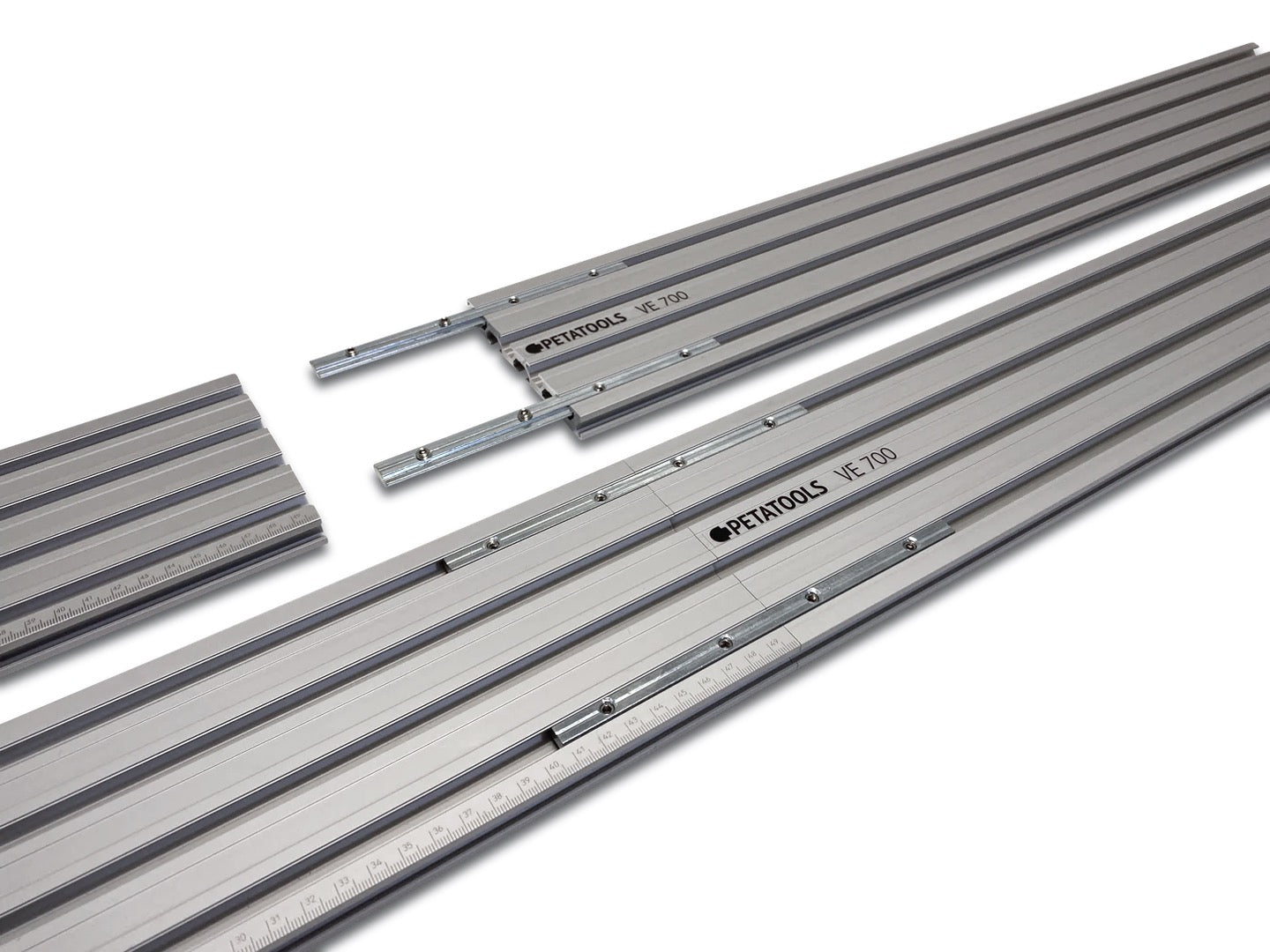

    Die PETATOOLS® VE 700 Verlängerungselemente dienen zur Vergrößerung der PETATOOLS® FS 700 (& FS 500) Frässchablone sowie des PETATOOLS® FZ 700 Fräszirkels. Die beiden jeweils 700 mm langen Elemtente können sowohl zur Vergrößerung für rechteckige sowie auch runde Ausschnitte verwendet werden. Die zugehörigen Längenverbinder sowie das benötigte Bedienwerkzeug befinden sich im Lieferumfang.

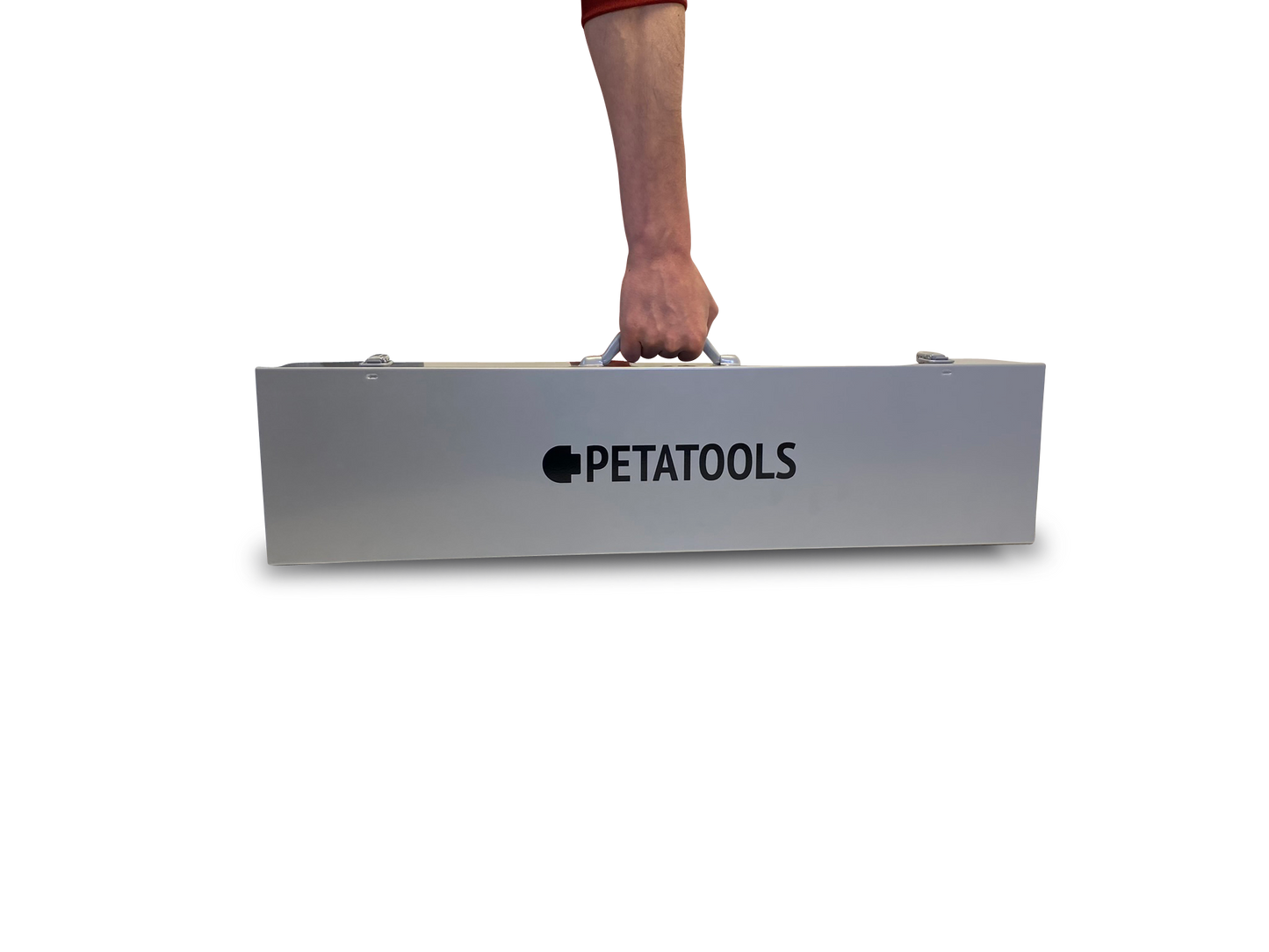

    Der PETATOOLS® TK 700 Transport- und Aufbewahrungskoffer ist ein Werkzeugkoffer aus Stahl für den Transport und die Aufbewahrung der PETATOOLS® FS 700 Frässchablone. Darüber hinaus bietet er Platz für zwei PETATOOLS® VE 700 Verlängerungselemente. Zugehörige Kleinteile können in einem abgetrennten Zubehörfach verstaut werden. Maßgefertigte Hartschauminlays gewährleisten einen sicheren Halt der einzelnen Elemente.

    Das PETATOOLS® FS 700 Frässchablone Komplettset eignet sich besonders für gewerbliche Anwender, die eine Frässchablone für den mobilen Einsatz benötigen.

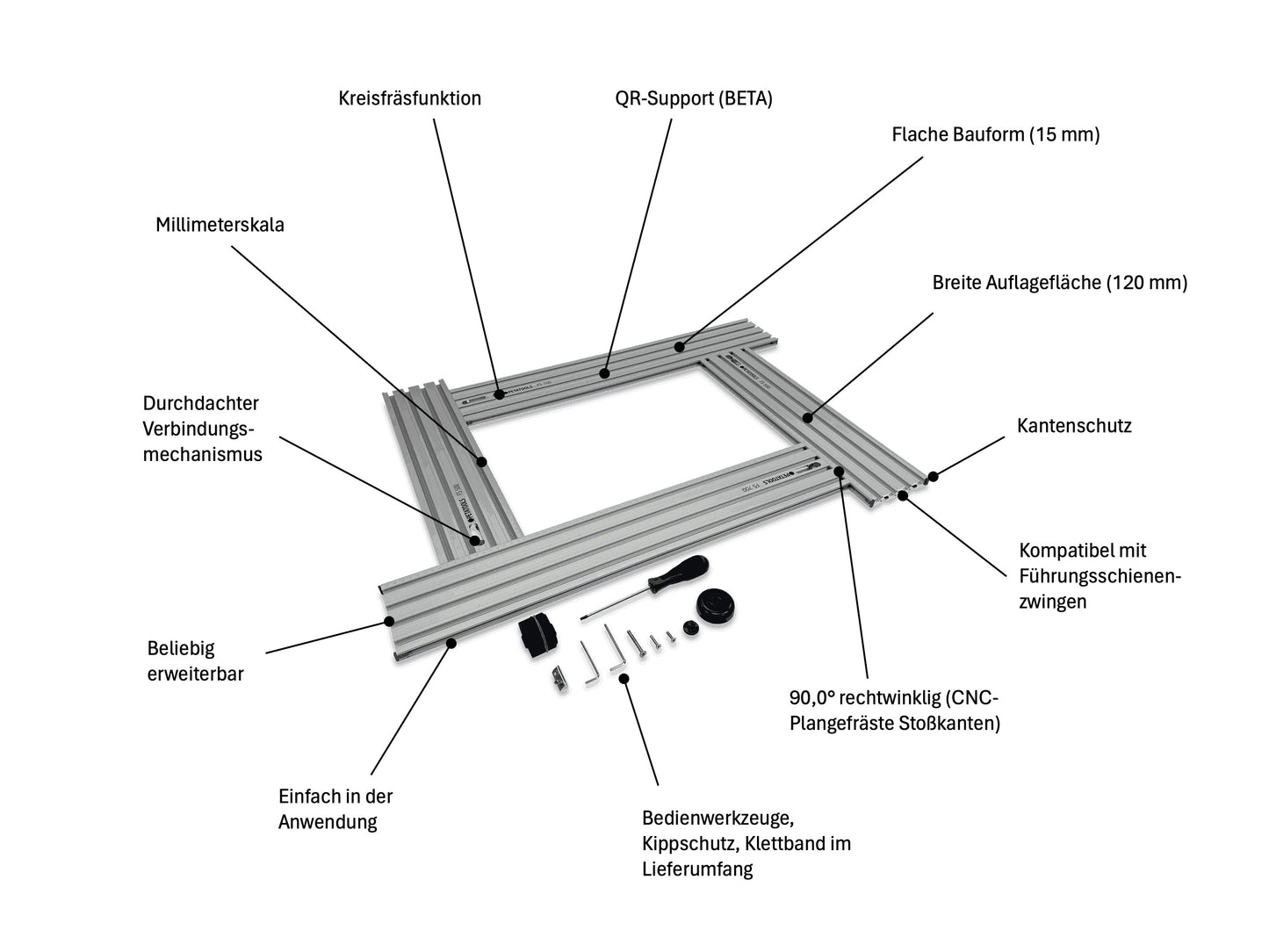

Leistungsmerkmale der PETATOOLS® FS 700 Frässchablone

  • Präzisionsskala (mm)

    Exaktes Einstellen der gewünschten Abmessungen im Handumdrehen. Die eingelaserte Millimeterskala sorgt für ein Höchstmaß an Präzision sowie für maximale Zeitersparnis.

  • Multifunktional für Rechtecke und Kreise einsetzbar

    Neben rechteckigen Ausschnitten können ebenso runde Formen gefräst werden. Eines der Schablonenelemente beinhaltet eine Zirkelfunktion.

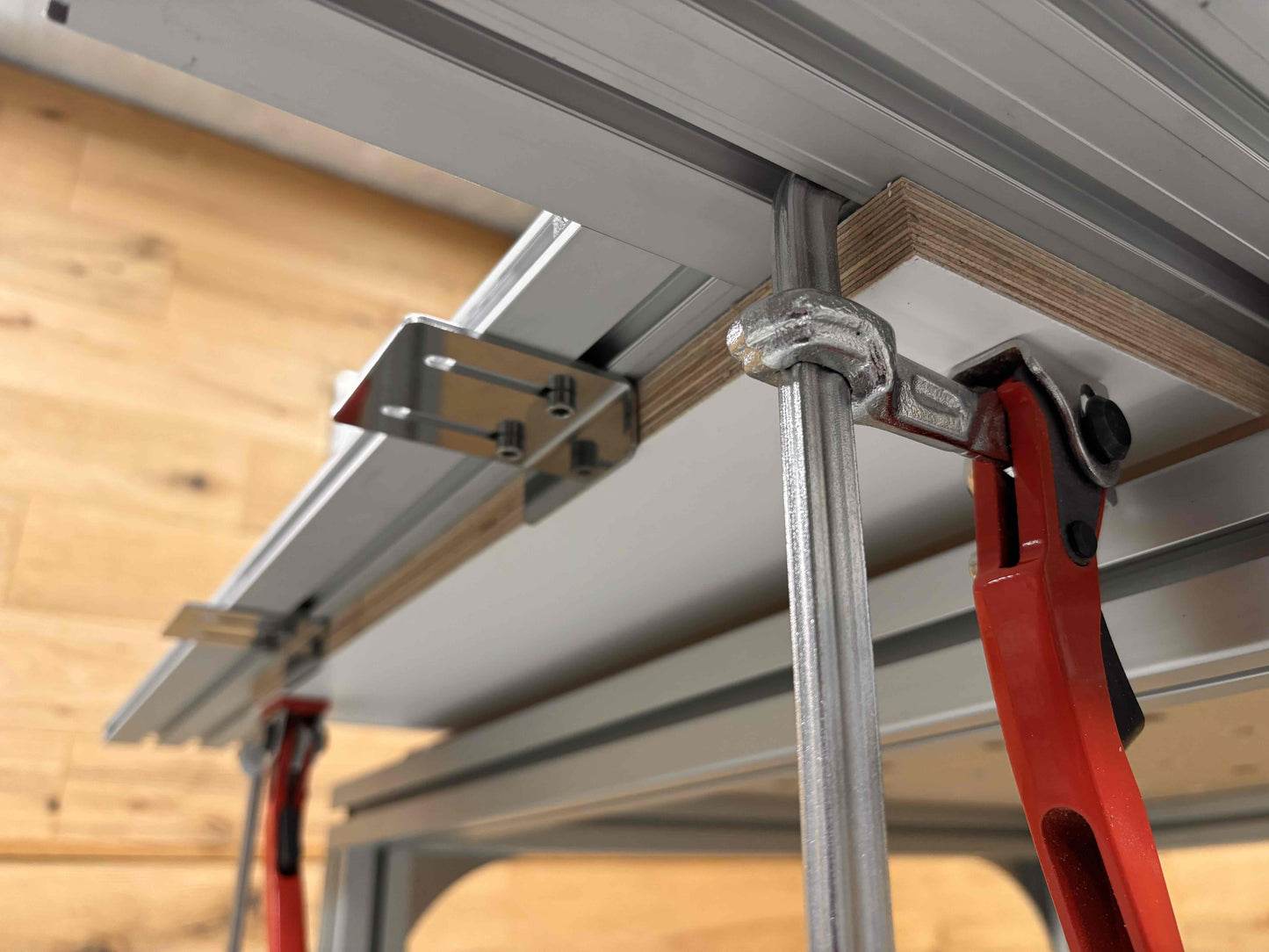

  • Kompatibel mit Führungsschienenzwingen

    Die Frässchablone ist mit Nuten versehen. Dort können Standard-Führungsschienenzwingen aller namhaften Hersteller eingeführt werden.

  • Flache Bauform

    Mit 15 mm Bauhöhe ist die Bauform so flach konstruiert, dass ein Maximum an möglicher Frästiefe erhalten bleibt.

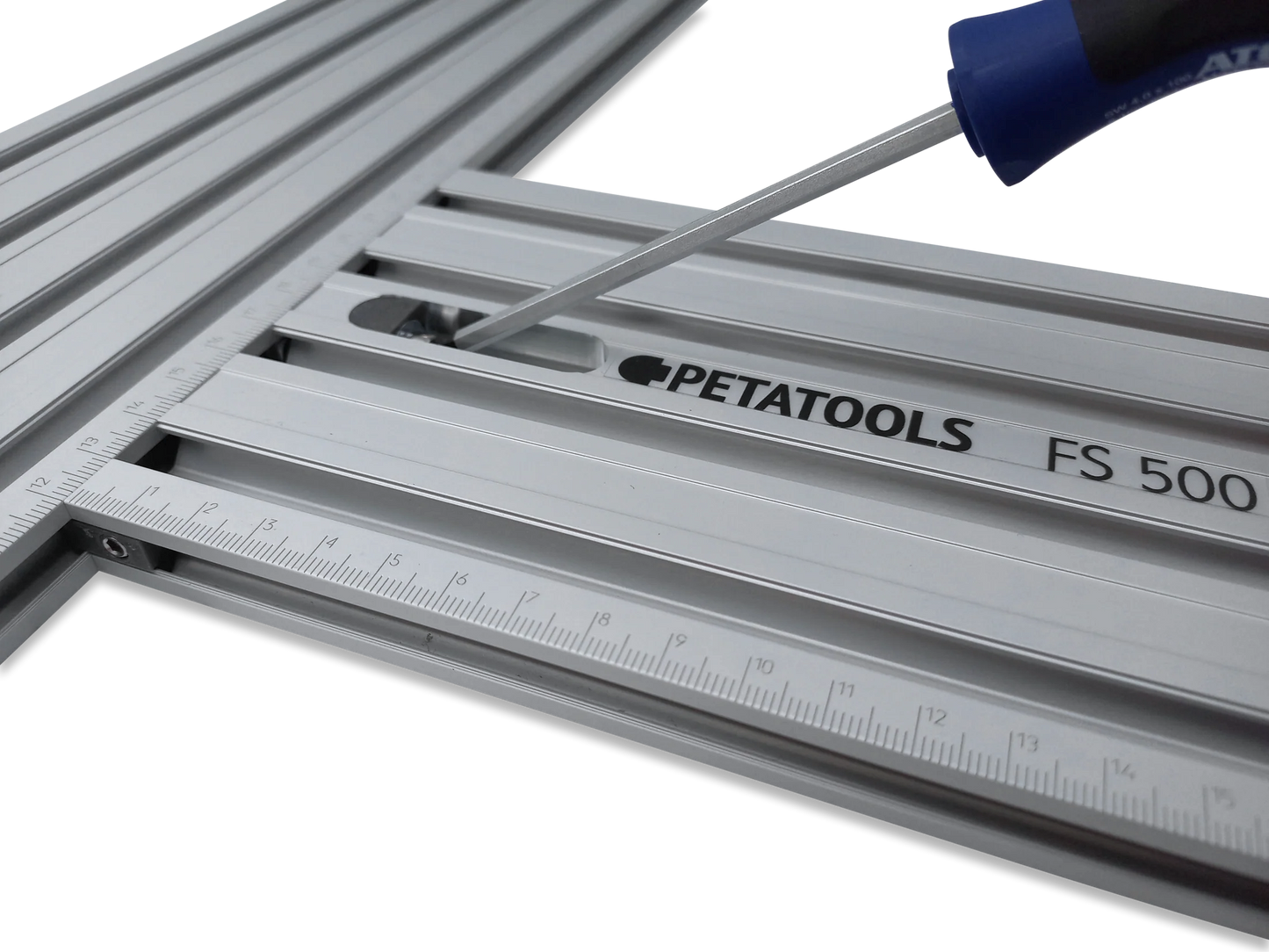

  • Durchdachter Verbindungsmechanismus

    Die speziell für unsere Frässchablonen entwickelte Schraubverbindung lässt sich komfortabel bedienen und sorge für eine sichere Arretierung der eingestellten Maße.

  • Grenzenlos erweiterbar

    Unser breites Zubehörprogramm macht die Frässchablone zu einem beliebig erweiterbaren System - je nach den individuellen Bedarfen professioneller Anwender.

  • Stoßkanten CNC-plangefräst

    Eine exakt rechtwinklige Verbindung (90,0°) der Schablonenelemente wird mittels CNC-plangefräster Stoßkanten sichergestellt.

  • QR-Support (BETA)

    Der PETATOOLS® QR-Support (z.B. Aufmaßrechner) ist jederzeit bequem über den auf der Schablonenunterseite eingelaserten QR-Code erreichbar. Es ist keine Smartphone-App erforderlich.

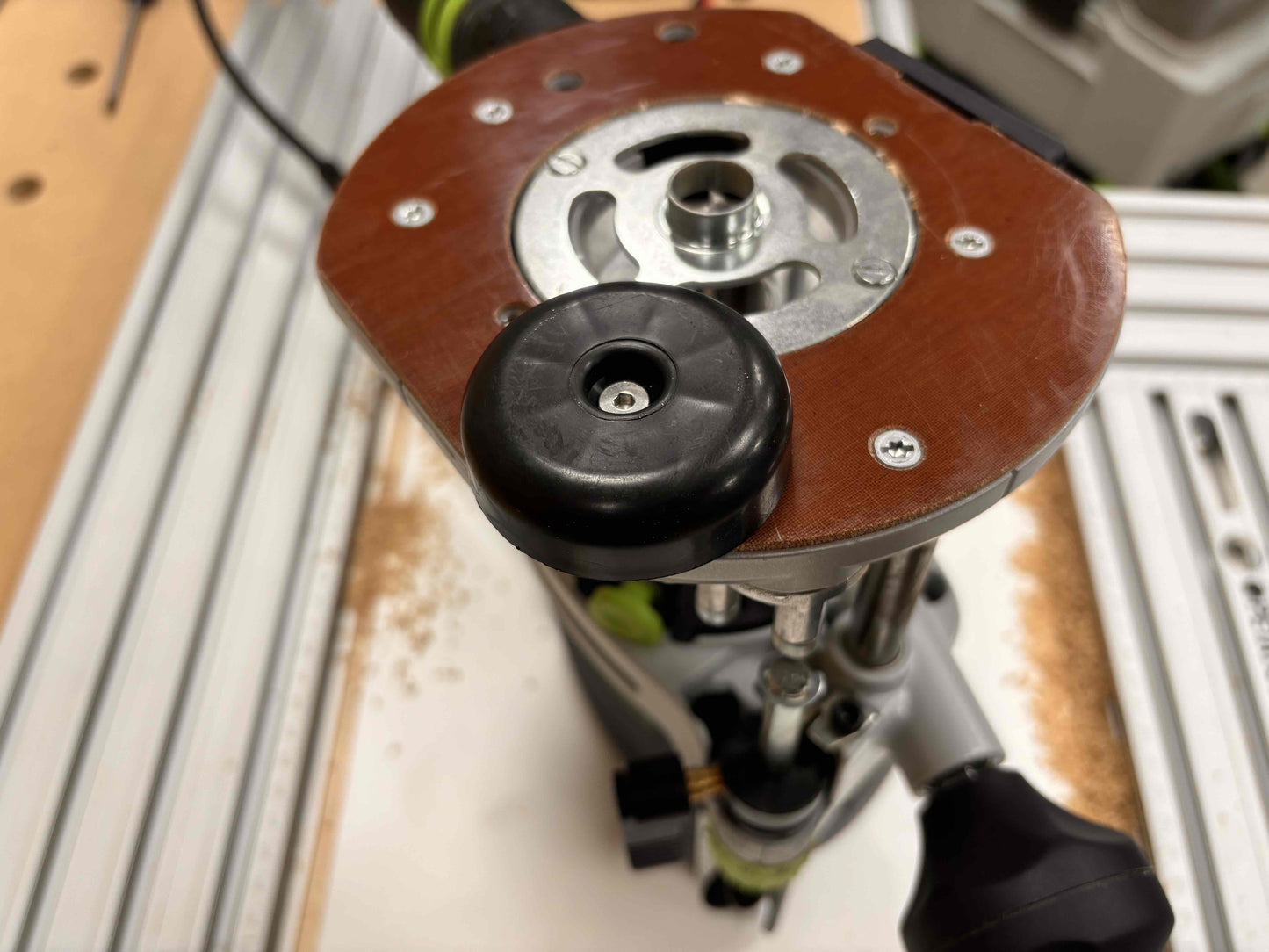

  • Breite Auflagefläche & Kippschutz

    Die breite Bauform der Schablonenelemente sowie der im Lieferumfang befindliche Oberfräsen-Kippschutz gewährleisten ein Höchstmaß an Sicherheit während des Fräsvorgangs.

  • Umfassender Lieferumfang

    Sämtliche Bedienwerkzeuge, ein Oberfräsen-Kippschutz inkl. Befestigungmaterial für die gängigsten Oberfräsenmodelle, eine umfassende Bedienungsanleitung befinden sich im Lieferumfang.

  • Kantenschutz

    Die Enden der Schablonenelemente sind mit einem Kunststoff-Kantenschutz versehen - für maximale Robustheit sowie Schutz für Mensch, Werkstück und Werkzeug.

  • Einfach in der Anwendung

    Plug & Play - einfach gewünschte Abmessungen anhand der Skala einstellen und Frässchablone fixieren, Fräsvorgang ausführen und im Handumdrehen an perfekten Ergebnissen erfreuen.

1 12

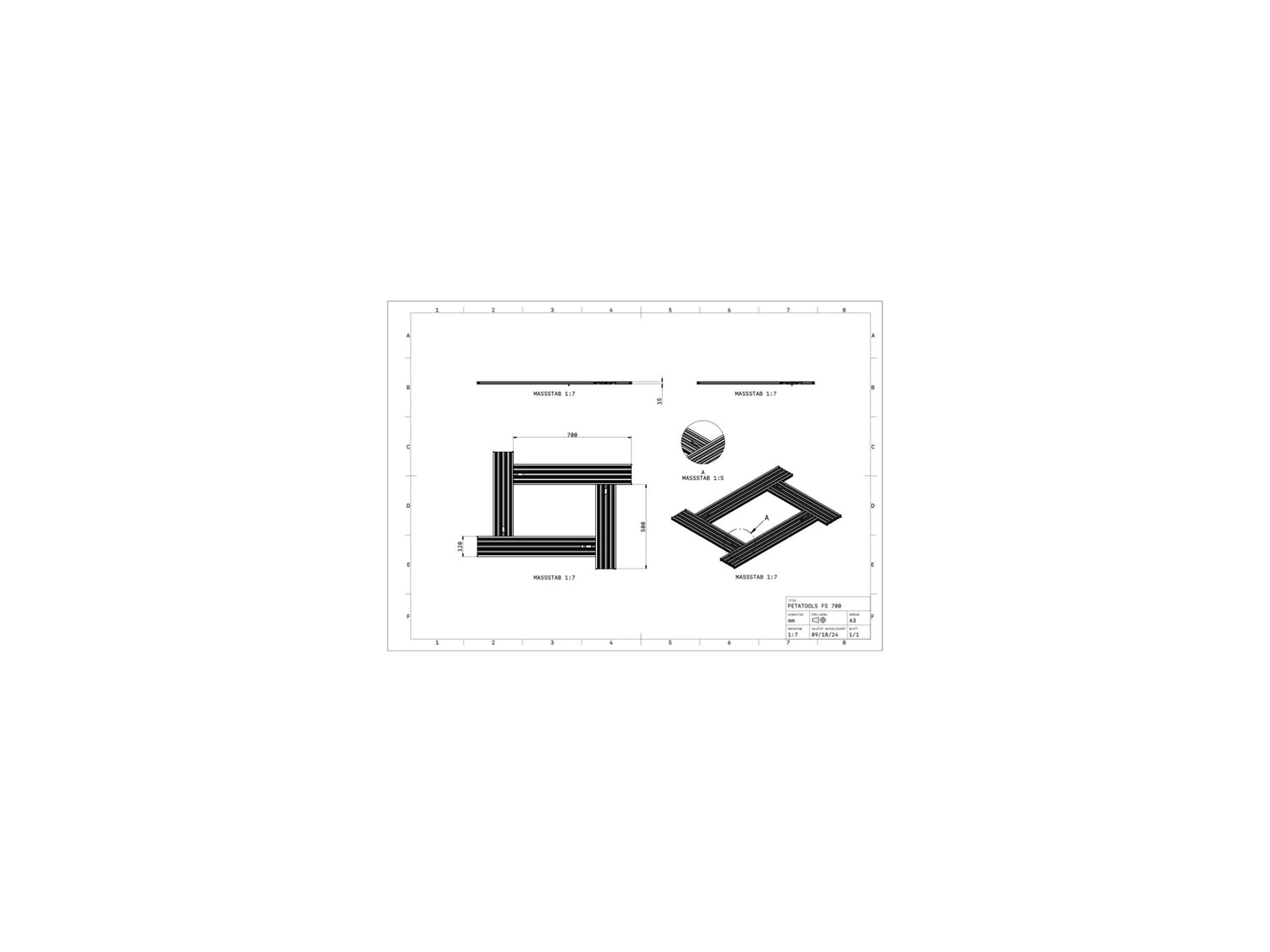

Technische Daten

  • Max. einstellbares Innenmaß (Rechteck): 1260 mm x 360 mm bzw. 1060 mm x 560 mm
  • Max. einstellbarer Radius (Kreis): 2000 mm
  • Länge der einzelnen Elemente (FS 700): 2x 700 mm, 2x 500 mm
  • Länge der einzelnen Elemente (VE 700): 2x 700 mm
  • Breite der einzelnen Elemente: 120 mm
  • Gewicht: 14 kg
  • Höhe (Schablonendicke): 15 mm
  • Laserskala: metrisch (mm)

Hinweise:

  • Für die Kreis- und Bogenfräsfunktion ist eine 17mm-Kopierhülse erforderlich
  • Je nach Materialstärke bzw. gewünschter Frästiefe wird die Verwendung von Fräsern mit Langschaft empfohlen
  • Die VE 700 Verlängerungselemente werden ohne Millimeterskala ausgeliefert

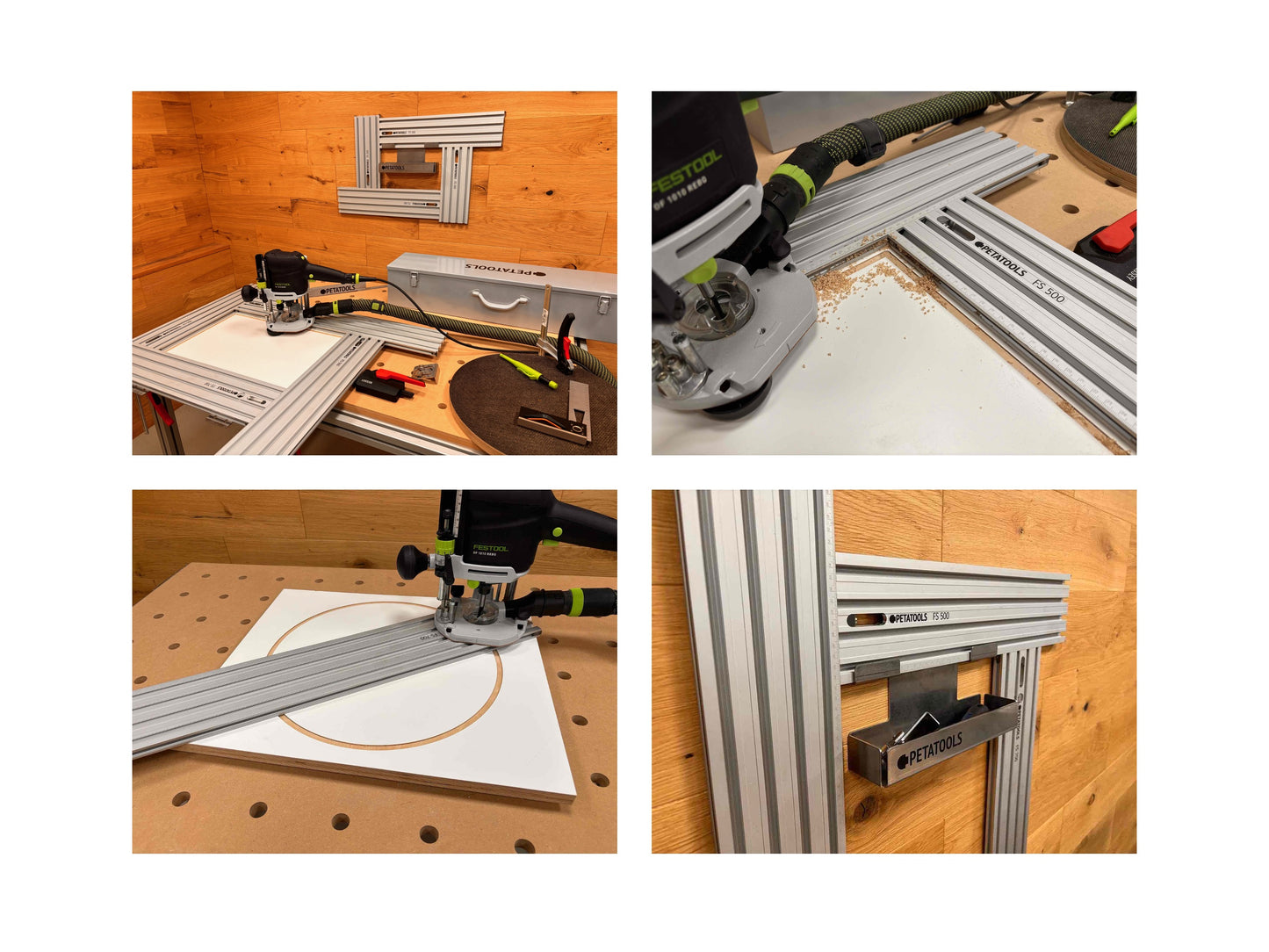

Anwendungsbeispiele der PETATOOLS® FS 700 Frässchablone

  • Spülbecken

    Präzise Ausschnitte nach Maß für Spülbecken unterschiedlicher Abmessungen in Küchenarbeitsplatten, sowohl rechteckig als auch rund.

  • Kochfelder

    Flächenbündiger Einbau verschiedener Kochfeldtypen, vom konventionellen Ceranfeld bis hin zu Induktionskochfeldern mit integriertem Dunstabzug.

  • Beschläge

    Das akkurate Einlassen verschiedener von Beschlägen (z.B. Türbänder, Griffe, Schlösser) und Bedienelementen erfolgt passgenau und zeitsparend.

  • Lüftungsgitter

    Lüftungsgitter verschiedenster Abmessungen können in Bodenbeläge, Wände und Türen mühelos eingearbeitet werden.

  • Vorrichtungsbau

    Im Vorrichtungsbau sind den Anwendungsmöglichkeiten unserer Frässchablonen kaum Grenzen gesetzt. Ein häufiges Beispiel ist das passgenaue Einlassen von Einlegeplatten in Frästische.

  • Gratleisten

    Ausfräsungen für verschiedenste Gratleistentypen gehören zu den wiederkehrenden Routineaufgaben unserer Frässchablonen.

  • Camper Ausbau

    Zahlreiche Betriebe für Campingvan-Ausbauten setzen unsere Frässchablonen ein, um mobil und passgenau diverse Holzausfräsungen anzufertigen.

  • Griffmulden

    Griffmulden verschiedener Abmessungen lassen sich präzise, rasch und wiederholgenau mit unseren Frässchablonen anfertigen.

  • Lautsprecherbau

    Im handwerklichen Lautsprecherbau kommt die Kreisfräsfunktion unserer PETATOOLS® FS 700 Frässchablone bzw. der PETATOOLS® FZ 700 Fräszirkel zum Einsatz.

1 9

Eine Schablone - zahllose Einsatzmöglichkeiten

1 18

Das sagen unsere Kunden

  • Hans D. - Schreiner

    "Durch den Einsatz der PETATOOLS FS 700 Frässchablone spare ich wertvolle Arbeitszeit, da das mühsame Anfertigen einzelner Schablonen entfällt."

  • Daniel M. - Heimwerker

    "Meine Fräsergebnisse spielen nun in einer anderen Liga. Die PETATOOLS FS 700 Frässchablone ist aus meiner Werkstatt nicht mehr wegzudenken."

  • Josef S. - Küchenmonteur

    "Individuelle Kundenwünsche lassen sich mit der PETATOOLS FS 700 Frässchablone unmittelbar vor Ort realisieren - einfach klasse!"

  • Max U. - FS700-Kunde

    "Die Verarbeitungsqualität hat mich erstaunt und ist gegenüber dem Wettbewerb bei weitem höher. Die Skala ist sehr präzise und gut lesbar. Die Schablone von PETATOOLS ist sehr wertig und aus meiner Sicht eine klare Empfehlung."

  • Magnus A. - Komplettset-Kunde

    "Die Passgenauigkeit ist absolut perfekt. Am meisten begeistert hat mich die Wertigkeit der gesamten Schablone, einschließlich des beiliegenden Zubehörs. Hochwertiges, professionelles Werkzeug."

  • Marco M. - Komplettset-Kunde

    „Ein Glücksfall, dass ich durch Zufall auf PETATOOLS aufmerksam geworden bin. Von der Qualität der Frässchablone und der sicheren Aufbewahrung in einem Metallkoffer bin ich begeistert.“

1 6

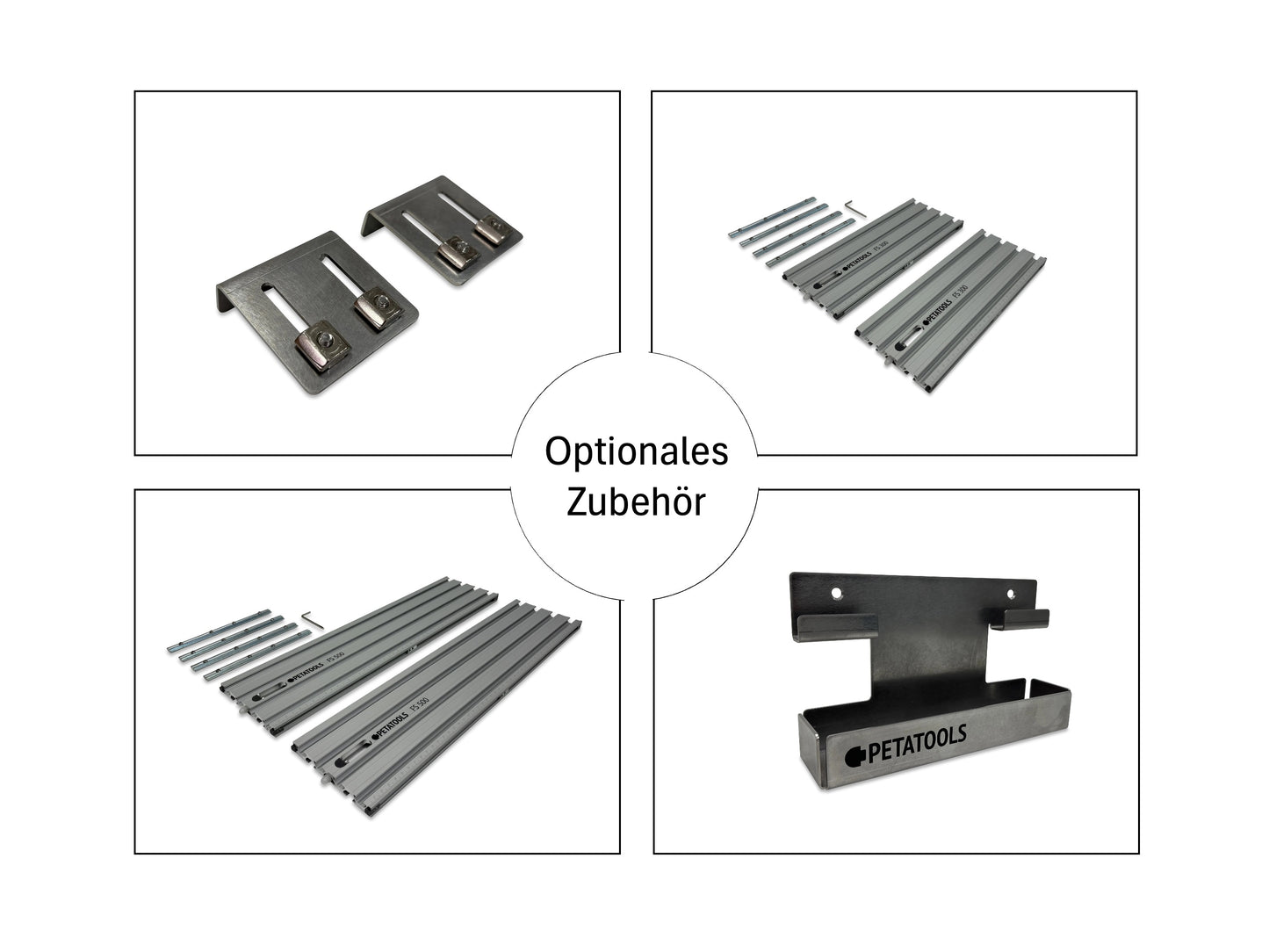

Beliebtes Zubehör

1 3

Aufbewahrungs- und Transportmöglichkeiten

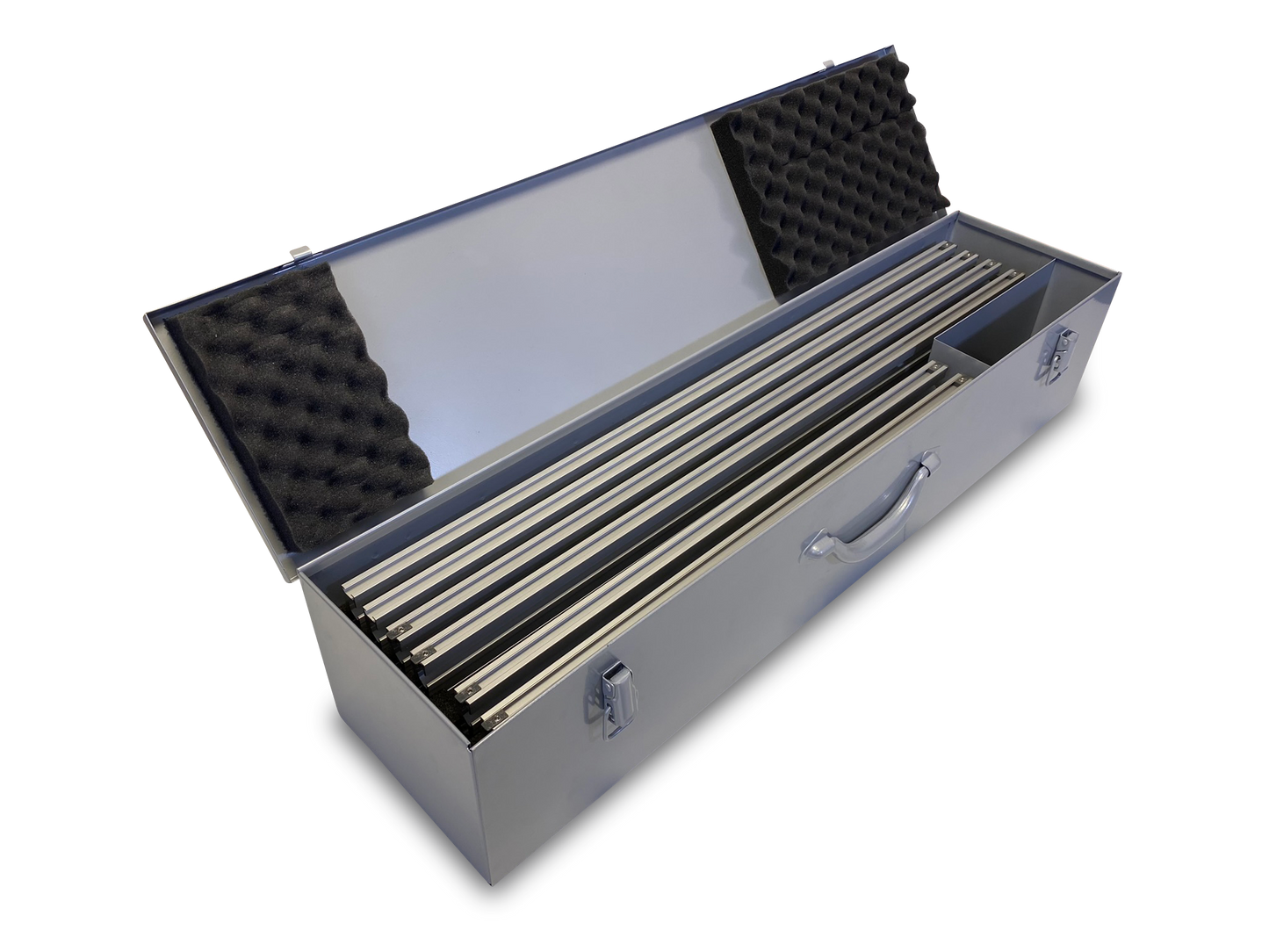

  • Transport- und Aufbewahrungskoffer (im Lieferumfang enthalten)

    Die Schablonenelemente können in dem optional erhältlichen PETATOOLS® TK 700 Transport- und Aufbewahrungskoffer sicher verstaut werden. Zubehörkomponenten und Bedienwerkzeuge finden darin ebenfalls Platz.

  • Wandhalterung

    Die montierte Frässchablone kann an der optional erhältlichen PETATOOLS® WH Wandhalterung eingehängt werden und bleibt dort jederzeit schnell griffbereit. In dem unterseitigen Zubehörfach können Bedienwerkzeuge und Zubehörkomponenten verstaut werden.

Häufig gestellte Fragen (FAQ)

Wozu dient die PETATOOLS® FS 700 Frässchablone?

Die PETATOOLS® FS 700 Frässchablone dient dazu exakte rechteckige oder runde Ausschnitte mit einer Oberfräse herzustellen. (z.B. für Möbel, Spülbecken, Lüftungsgitter, Beschläge, Lautsprecher, Ceranfelder, Schablonen, Inlays und vieles Weitere)

Was ist der Unterschied zwischen der PETATOOLS® FS 700 Frässchablone und dem PETATOOLS® FS 700 Frässchablone Komplettset?

Das PETATOOLS® FS 700 Frässchablone Komplettset beinhaltet folgende Produkte:

  • PETATOOLS® FS 700 Frässchablone
  • PETATOOLS® VE 700 Verlängerungselemente
  • PETATOOLS® TK 700 Transport- und Aufbewahrungskoffer

Das PETATOOLS® FS 700 Frässchablone Komplettset eignet sich besonders für gewerbliche Anwender, die eine Frässchablone für den mobilen Einsatz benötigen.

Gibt es passende Schraub- oder Klemmzwingen für die PETATOOLS® FS 700 Frässchablone?

Die PETATOOLS® FS 700 Frässchablone ist mit den Standard-Führungsschienenzwingen namhafter Hersteller kompatibel.

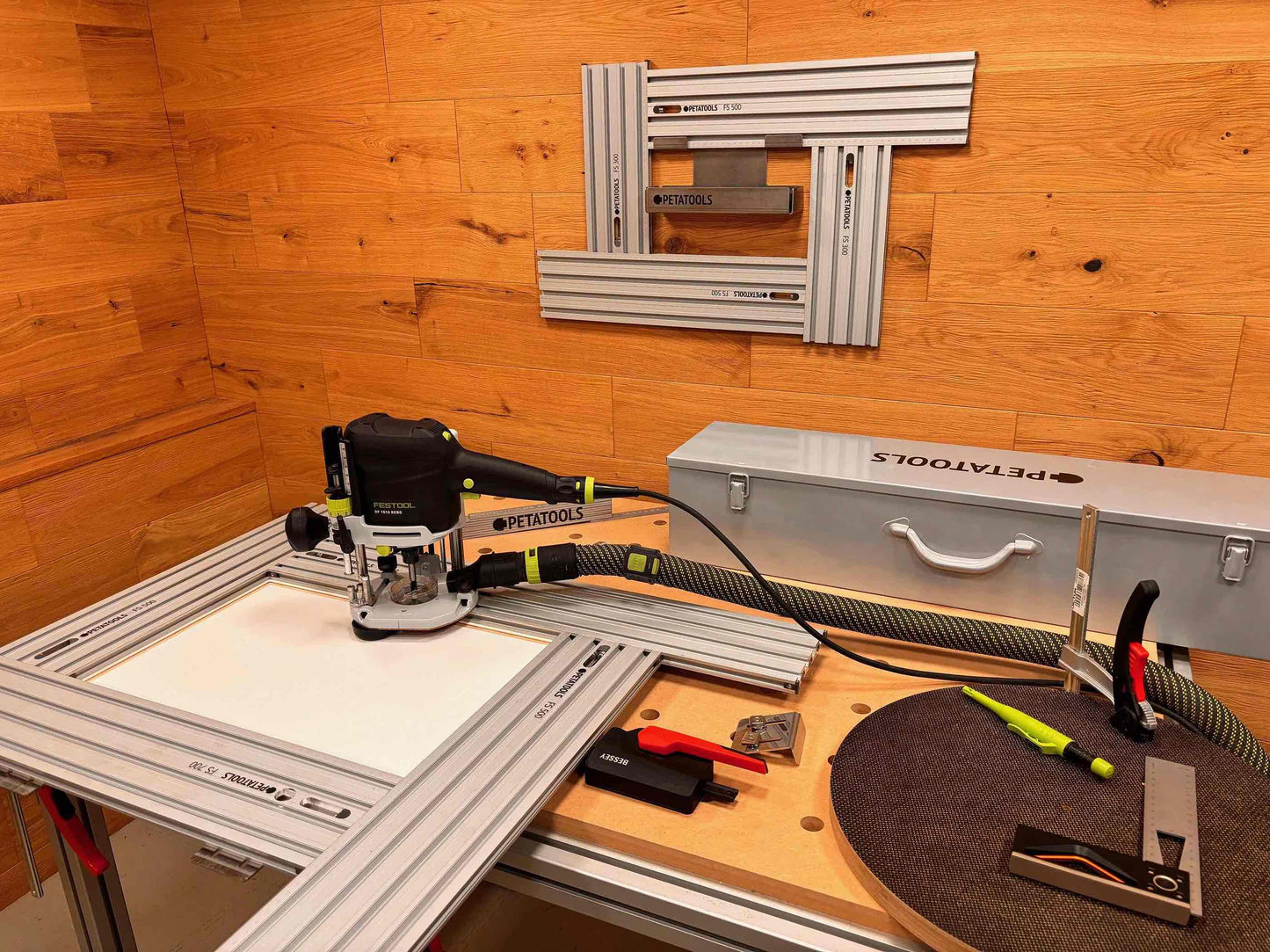

Wie können mit der PETATOOLS® FS 700 Frässchablone rechteckige Ausschnitte hergestellt werden?

Die vier Elemente der PETATOOLS® FS 700 Frässchablone werden mittels integrierter Verbinder windmühlenförmig zusammengeschraubt. Das innen entstehende Rechteck ist variabel einstellbar und dient als Schablone für die Oberfräse. Der Kopierring läuft entlang der Kante und überträgt das Maß der Schablone auf das Werkstück. Dabei ist das jeweilige Aufmaß zu berücksichtigen (Aufmaß = Kopierring - Fräserdurchmesser).

Wie können mit der PETATOOLS® FS 700 Frässchablone kreisförmige Ausschnitte hergestellt werden?

Bei der PETATOOLS® FS 700 Frässchablone dient eines der vier Elemente als Fräszirkel. Dieser verfügt über eine Bohrung zur Fixierung der Oberfräse anhand ihrer Kopierhülse (Ø 17mm). Der zu fräsende Kreisradius wird an der Unterseite des Fräszirkels entlang einer Skala über einen verschiebbaren Zentrierbolzen eingestellt, der an der gewünschten Stelle mit einer Schraube arretiert wird.

Der Fräszirkel wird mit dem Zentrierbolzen in ein vorgebohrtes 6mm-Loch gesteckt. Das Loch befindet sich in der Kreismitte des Werkstücks.

Die Kreisfräsung erfolgt indem die Oberfräse mit dem Fräszirkel um die Kreismitte gedreht wird. Dabei ist bei der Radiuseinstellung das jeweilige Aufmaß zu berücksichtigen (Aufmaß = ± Fräserdurchmesser / 2).

Wie werden die PETATOOLS® VE 700 Verlängerungselemente mit der PETATOOLS® FS 700 Frässchablone verbunden?

Nachdem der Kantenschutz an den zu verlängernden Elementen der PETATOOLS® FS 700 Frässchablone demontiert wurde, werden dort die PETATOOLS® VE 700 Verlängerungselemente, mittels der beiliegenden PETATOOLS® LV Längenverbinder, stirnseitig angeschraubt. Das dafür benötigte Bedienwerkzeug befindet sich im Lieferumfang.

Wozu dient der QR-Code auf der PETATOOLS® FS 700 Frässchablone?

Über den an der Unterseite der PETATOOLS® FS 700 Frässchablone eingelaserten QR-Code sind zahlreiche Support-Funktionen jederzeit mit dem Smartphone abrufbar (z.B. Aufmaßrechner). Dieser digitale Support befindet sich momentan in der BETA-Phase.
